重慶兩江新區影視城大橋

分類：纜索吊機實例
作者：
來源：
發布時間：2018-05-30
訪問量：69

【概要描述】影視城大橋位于重慶市渝北區龍興鎮，是聯通龍盛中心區與國際影視城的重要通道，大橋位于機場東聯絡線北線東段，上跨御臨河。橋梁起點樁號K3+825.000，終點樁號K4+045.000，橋長220m，總寬29.5m，雙向六車道，設雙黃線?！　≈鳂?yàn)殇摻罨炷肯湫喂皹颍瑑艨鐝絃:110m．凈矢高f:16m，f/L:1/6.875，拱軸系數m:2.932。引橋?yàn)I河西路側為7跨10m預制吊裝簡支空心板梁，御復





重慶兩江新區影視城大橋

分類：纜索吊機實例
作者：
來源：
發布時間：2018-05-30
訪問量：69

詳情

　　主橋?yàn)殇摻罨炷肯湫喂皹?，凈跨徑L:110m．凈矢高f:16m，f/L:1/6.875，拱軸系數m:2.932。引橋?yàn)I河西路側為7跨10m預制吊裝簡支空心板梁，御復路側為2跨10m預制吊裝簡支空心板梁，下部結構橋墩采用矩形墩，承臺接樁基礎，橋臺采用重力式“U”型橋臺，基礎為樁基礎，主拱臺均采用重力拱臺接樁基礎。

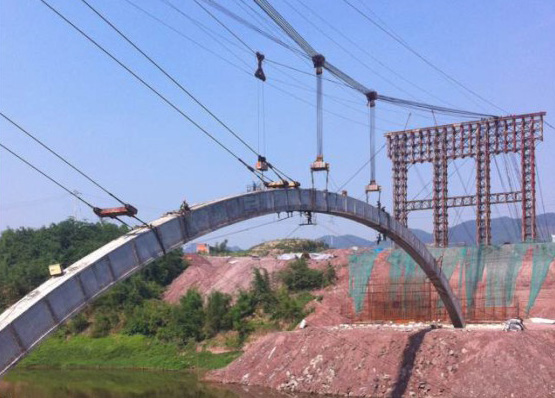

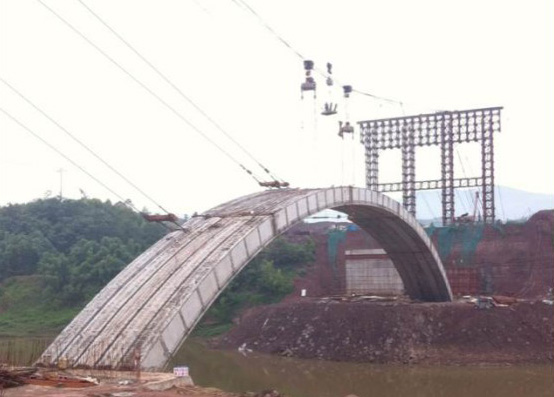

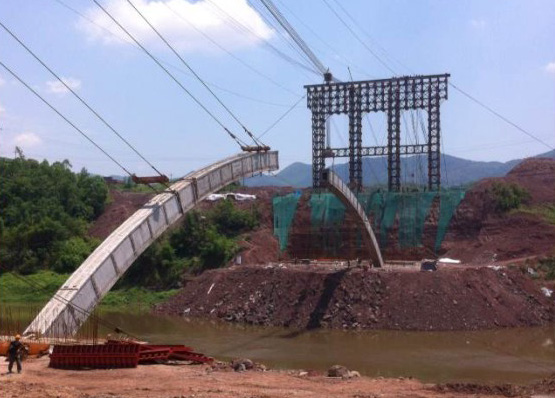

　　每個拱圈由9個拱箱組成，全橋左右幅共2個拱圈18片拱箱，位于拱圈外側的兩片拱箱為邊箱，中間的7片為中箱。每個拱圈總寬度為15.02m，拱圈總高度2.2m；其中預制拱箱邊箱拱寬1.77m，中箱拱寬1.64m，預制拱箱高2.1m，另有10cm頂板現澆層，預制拱箱頂板厚10cm，底板厚20cm，邊箱的外側邊腹板厚度為20cm，其它腹板為10cm，拱箱A類橫隔板厚10cm，B類橫隔板厚12cm。拱箱分五段預制，采用無支架纜索吊裝，拱箱邊箱拱段最大吊裝重量為74.54t．中箱拱段最大吊裝重量為57.89t。拱肋合攏溫度按15±2℃計算。吊裝完成后進行箱段之間的縱橫連接和澆筑縱橫縫及頂板現澆層砼，整體化拱圈。
