【概要描述】蘇家浩大橋起于茶涪路，與荼涪路平交，橫跨長江河漢，止于桃花島；其中引道長度約25m，橋梁長度469m，橋梁全寬23m．橋面設1.5%的雙向橫坡；平面無轉點；采用了0.8%的單向縱坡?！　≈鳂虿捎玫氖巧铣惺交炷凉皹颍瑑艨?3.8m。主橋跨徑組成為：4×80m+87m，主拱圈采用箱形板拱形式，引橋采用36.4m空腹式拱橋，橋梁總長469m。主橋橋墩為空心薄壁墩，主墩基礎為鉆孔灌注樁基礎和擴大基礎?！?





重慶木洞蘇家浩大橋

【概要描述】蘇家浩大橋起于茶涪路，與荼涪路平交，橫跨長江河漢，止于桃花島；其中引道長度約25m，橋梁長度469m，橋梁全寬23m．橋面設1.5%的雙向橫坡；平面無轉點；采用了0.8%的單向縱坡?！　≈鳂虿捎玫氖巧铣惺交炷凉皹?，凈跨73.8m。主橋跨徑組成為：4×80m+87m，主拱圈采用箱形板拱形式，引橋采用36.4m空腹式拱橋，橋梁總長469m。主橋橋墩為空心薄壁墩，主墩基礎為鉆孔灌注樁基礎和擴大基礎。　

分類：纜索吊機實例
作者：
來源：
發布時間：2018-05-30
訪問量：73

詳情

　　蘇家浩大橋起于茶涪路，與荼涪路平交，橫跨長江河漢，止于桃花島；其中引道長度約25m，橋梁長度469m，橋梁全寬23m．橋面設1.5%的雙向橫坡；平面無轉點；采用了0.8%的單向縱坡。

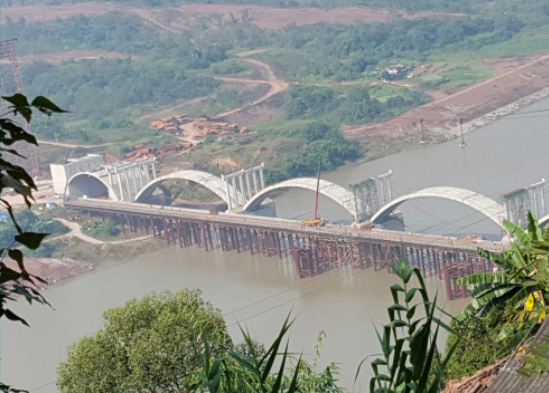

　　主橋采用的是上承式混凝土拱橋，凈跨73.8m。主橋跨徑組成為：4×80m+87m，主拱圈采用箱形板拱形式，引橋采用36.4m空腹式拱橋，橋梁總長469m。主橋橋墩為空心薄壁墩，主墩基礎為鉆孔灌注樁基礎和擴大基礎。

　　拱圈的總高度D:1.5m，其中預制高度1.4m；主拱囤單跨凈跨徑為73.8m，凈矢高為13m，凈矢跨比為1/5.68，拱軸系數m:2.0。拱圈采用C40鋼筋砼。

　　拱圈分兩幅設置，單幅橋主拱圈由7片拱箱組成，位于每幅拱圈外側的兩片拱箱為邊箱，中間各片為中箱，邊箱的外側腹板在工場與底板同時立模澆制，由于邊拱上立柱離主拱圈根部較近，在主拱圈根部設置實心段以改善受力。

　　拱箱頂?shù)装搴穸染鶠?5cm，中腹板J10cm，邊腹板J15cm。中箱箱軸中距為1.56m，每箱底板寬度1.52m，預制頂板寬度考慮澆灌縱縫混凝土的需要，中箱采用1.38m。邊箱頂板除需滿足拱囤全寬條件外，還考慮架設底梁模型板的需要，在箱頂外側加寬4cm，實用1.60m。

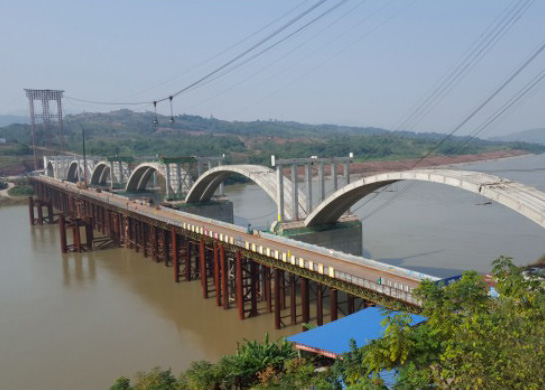

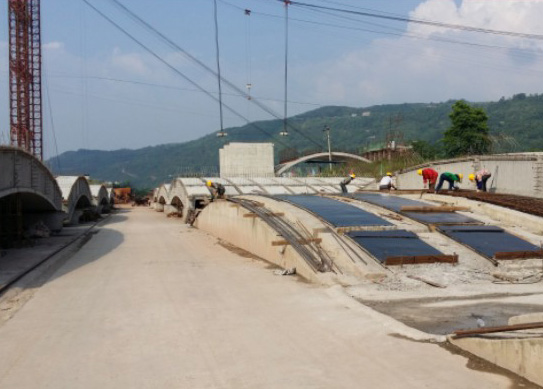

　　每片拱箱分為3段預制，采用無支架纜索吊裝，拱箱邊箱拱腳段最大吊裝凈重量為70.8噸。全橋需預制安裝210片拱箱。拱箱合攏溫度按設計控制在10-25℃范圍內。吊裝完成后進行箱段之間的縱橫連接和澆筑縱橫縫及頂板現澆層砼，整體化拱囤。

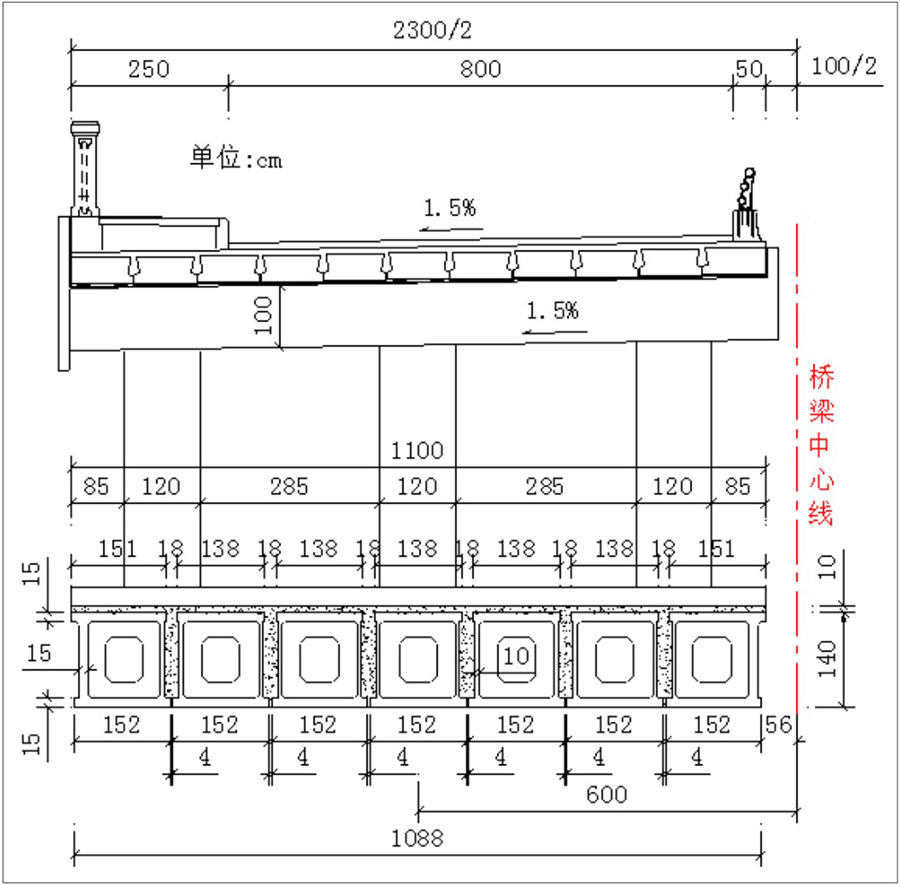

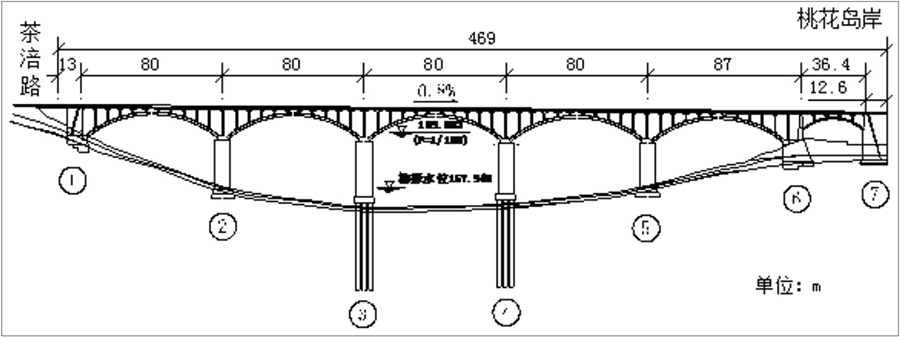

　　橋梁總體布置見下圖：
